Arca-Swiss Pico



La nouvelle chambre d'Arca-Swiss tournée vers les appareils numériques apporte dans un petit volume une rigidité et une précision sans équivalents sur le marché. Les mouvements micrométriques autobloquants limitent le nombre des boutons de réglages et simplifient la pratique photographique. Les nombreux adaptateurs permettent de monter
- à l'avant la plupart des objectifs à grand cercle d'image disponibles sur le marché,
- à l'arrière la plupart des appareils numériques du marché.
La Pico permet ainsi de conserver son investissement photographique en accédant à la pratique des mouvements de la chambre.

Dans cette page nous reprenons en les traduisant les éléments de la brochure du constructeur.
Un article suivra le mois prochain après essai.

Présentation constructeur

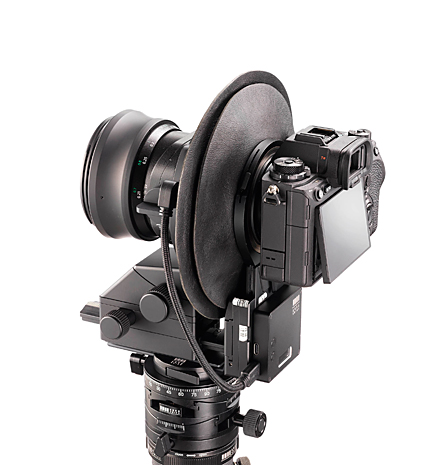

chambre arca-swiss Pico

Pico
Le nouveau standard de la chambre photographique pour capteurs à très haute résolution.

100 années d’expérience et de passion dans la création de chambres photographiques se retrouvent aujourd’hui concentrés dans la nouvelle chambre Pico, résolument moderne et en cohérence avec la philosophie de la maison ARCA-SWISS.
L’héritage de Philippe et de Martin VOGT, la passion de Samuel VOGT et des équipes d’ARCA-SWISS ont donné naissance à un nouvel instrument compact et polyvalent répondant aux exigences de la photographie d’aujourd’hui.
Avec ses mouvement de bascule à l’avant et de décentrement à l’arrière, la Pico offre aux utilisateurs de dos numériques et de boitiers Mirrorless un contrôle optimal du plan de netteté pour encore plus de créativité.

L’efficacité des mouvements

Servir le photographe le plus efficacement possible, c’est la quête de la maison ARCA-SWIS depuis plus d’un siècle. Avec la Pico, un nouveau cap a été franchi.
L’exigence sur les mouvements autobloquants a été portée à un niveau supérieur, apportant encore plus de stabilité et de précision pour un plaisir de manipulation sans égal.

Une rigidité exceptionnelle

Le concept de la Pico est unique et breveté.
Il repose sur la limitation du nombre de pièces en mouvement avec :
•   Un corps avant fixe et surdimensionné
•   Une équerre en L ultra-rigide qui coulisse dans le corps avant
Ce concept assure un parallélisme optimal entre le cadre avant et le cadre arrière et répond aux exigences de positionnement des capteurs à très haute résolution actuels.



Pico Arca-Swiss



L’ergonomie entre tradition et innovation

La philosophie et l’ergonomie des mouvements de la marque sont préservés : bascules à gauche et décentrements à droite.
La calibration de la mise au point est réalisée à l’aide d’un clic programmable intégré dans le bouton de mise au point.

Rigide, compacte et légère

Les formes de la Pico ont d’abord été conçues dans le but d’obtenir un maximum de rigidité et de précision à des endroits stratégiques.
Sa silhouette unique avec son corps arrière en forme de L lui confère, une fois rétractée, un très faible encombrement.
Réalisée avec un alliage d’aluminium spécial, la Pico reste très légère mais sans aucun compromis sur la rigidité.

Conçue pour les boitiers mirrorless et les dos numériques

Grace à sa gamme d'adaptateurs, le système de la Pico permet de monter les boitiers Mirrorless et permet également l’installation de dos numériques Mamiya/Phase One et Hasselblad.
Les adaptateurs, très facilement interchangeables grâce à un simple levier de verrouillage, permettent une flexibilité aisée.
La Pico assure un fonctionnement optimal des capteurs de dernière génération toujours plus exigeants en terme de précision.



Pico Arca-Swiss

Compatible avec des optiques d’excellence

La Pico est compatible avec les optiques de moyen format et ouvre la possibilité d’adapter des optiques d’exception aux boitiers mirrorless : la majorité des objectifs de la gamme Rodenstock, les objectifs Phase One Blue Ring et Silver Ring.
Le système est également ouvert à des optiques anciennes mais néanmoins toujours d’actualité, toujours présentes sur le marché de l’occasion.

Deux nouvelles optiques signées ARCA-SWISS

Un 24 mm f3.5 et un 50 mm f2,8 Tilt/Swing de signature ARCA-SWISS sont proposés avec le système Pico. Chacun possède une bascule de +/- 8.5° parfaitement centrée sur l’axe optique pour un contrôle parfait de la perspective.




le 24mm f3.5

L’objectif ARCA-SWISS 24 mm f/3.5 est destiné à l’architecture et au paysage. Il présente une très faible distorsion et une qualité d’image sur les bords exceptionnelle.

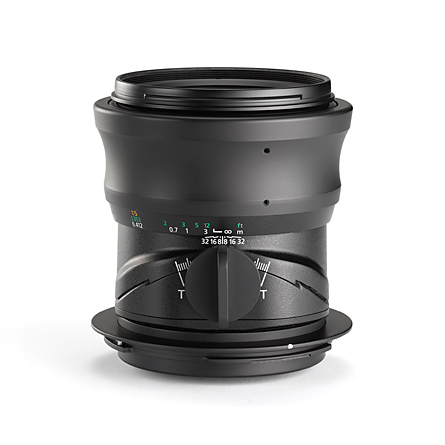

le 50mm f2.8

L'objectif ARCA-SWISS 50mm f/2. est adapté à la photographie d'architecture et d'intérieur. Il permet également de faire de la macro grâce à sa distance de mise au point très réduite (27 cm) et son rapport de grossissement de 0,5.

Les décentrements sont confiés aux mouvements de la chambre.

Des accessoires facilement interchangeables

Sur la Pico, tout est conçu pour simplifier les changements et les rendre plus rapides.
A l’avant, une nouvelle monture B-mount permet un changement aisé des objectifs grâce à un système de baïonnette comme sur l’ensemble des boitiers Mirrorless.
Une plaque d’adaptation permet également de monter tous les objectifs déjà équipés d’une monture R.
A l’arrière, les adaptateurs se remplacent également très facilement et permettent de passer d’une monture à une autre grâce à un simple levier de verrouillage.
Au milieu, un système d’aimants permet de maintenir le soufflet à la bonne position. Un clic à l’avant, un clic à l’arrière et le soufflet est en place.
Enfin, pour la calibration des objectifs avec bague de mise au point, un clic programmable permet de mémoriser le point de calibration.

Une ergonomie accrue par rapport aux objectifs Tilt/Shift

En comparaison avec l'utilisation d'un simple objectif à bascule et décentrement, l’utilisation d’une chambre permet une meilleure ergonomie et un confort accrus autorisant le photographe à rester concentré sur le cadrage et la mise au point.
En outre, il n'y a pas de changement de perspective lorsque les décentrements sont réalisés à l’arrière,  au niveau du capteur. Ceci est notamment très utile lors de la réalisation d’assemblages photographiques (stitching).
Enfin, l’utilisation d’une chambre permet l’utilisation d’un boitier ou d’un dos numérique avec des objectifs de marques différentes pour encore plus de possibilités.



Arca-Swiss Pico



Un savoir-faire et une maitrise totale de nos fabrications

De la conception au service après-vente, la maison ARCA-SWISS abrite sous son toit l’ensemble des métiers nécessaires à la réalisation de ses produits.
Nous concevons et réalisons chacune de nos pièces en utilisant des machines de pointe et les dernières technologies du marché.
L’assemblage de chacun de nos produits, la confection de nos soufflets, sont réalisés à la main par nos opérateurs hautement qualifiés dont la fierté est de pouvoir délivrer le meilleur instrument au service des photographes professionnels.
Cette intégration des métiers nous permet de réaliser plus de 90% de la valeur ajoutée de nos produits en interne et jusqu'à plus de 98 % de cette valeur en comptant les sous-traitants locaux du bassin des microtechniques de notre région, spécialisée dans l’horlogerie et la très haute précision.

Indépendance et longévité

Entreprise familiale de plus de 100 ans, ARCA-SWISS continue à perpétuer l’innovation pour servir les photographes professionnels.
Notre objectif est d’apporter des solutions originales aux professionnels de la photographie en intégrant un maximum de métiers  et en développant nos compétences en interne. C’est pour nous le gage de créativité, d’indépendance et longévité de l’entreprise.

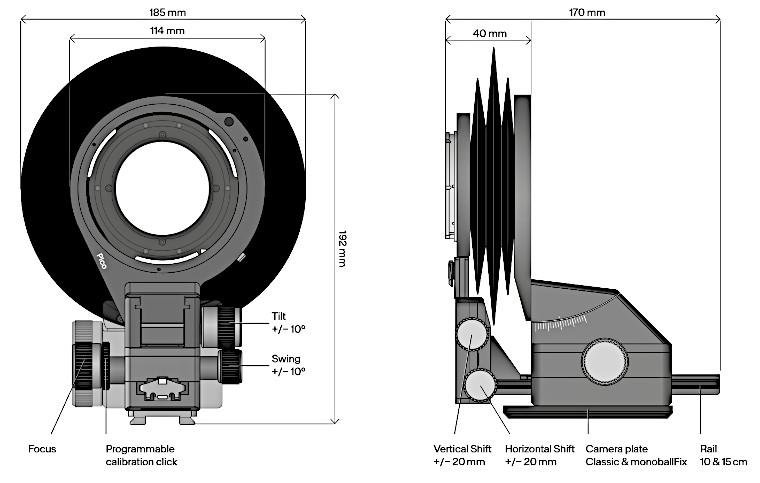

Spécifications techniques



Arca-Swiss Pico







- Décentrement horizontal arrière (horizontal shift)
± 20 mm micrométrique autobloquant avec pas indicatifs tous les 3mm

- Décentrement vertical arrière (vertical shift)
± 20 mm micrométrique autobloquant avec pas indicatifs tous les 3mm

- Micro-Obix® avant : Inclinaison du plan sur l'axe horizontal avant (ou front tilt) en berceau  ±10° autobloquant micrométrique avec pas indicatifs tous les 1°

- Bascule du plan avant sur l'axe vertical (Front Swing) ±10° auto-bloquant micrométrique avec pas indicatifs tous les 1°

- Contrôle de mise au point par bague micrométrique autobloquante avec course programmable pour une bonne calibration

- Poids net sans soufflet, ni adaptateur, ni plaque d'objectif : 950 g

- Composition : aluminium technique

- Des rails de 10 cm et de 15 cm sont fournis

- Soufflet en cuir avec attache magnétique à l'avant et à l'arrière

- Niveaux : 3 niveaux en tube, aisément lisibles, sur le montant arrière

- Monture :  nouvelle monture B avec baïonnette quart de tour



Autres composants :
- Adaptateur arrière à verrouillage rapide
- Adaptateur arrière tournant pour passage portrait/paysage
- Cadre avant avec une connexion HDMI pour le transfert des informations de contrôle d'ouverture
- Attache magnétique du module de contrôle

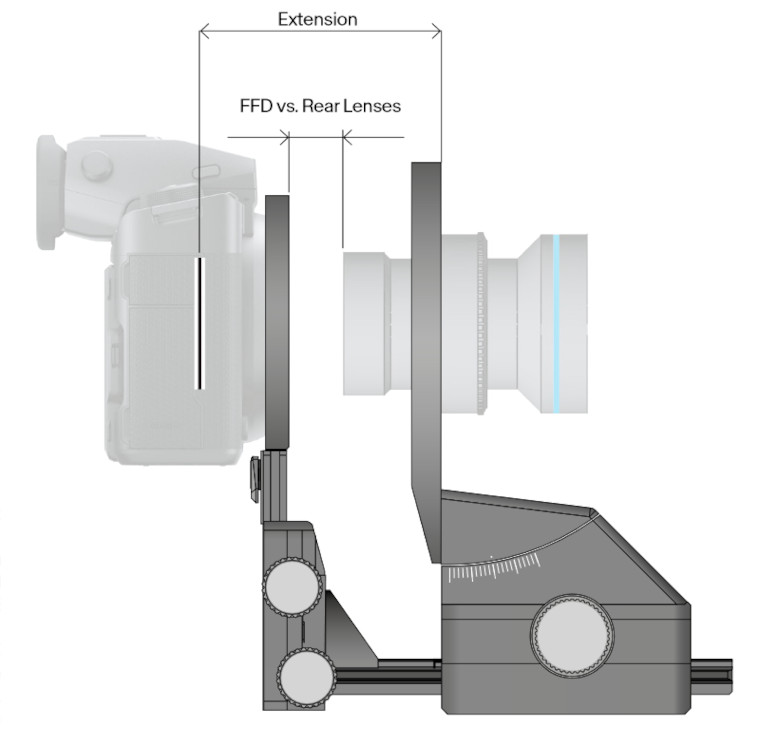

Valeurs d'extension



extension Arca-Swiss Pico



Fuji GFX, Sony E,
L-Mount, Canon R, Fuji X
46.5 - 158.5 mm

Nikon Z, Hasselblad X
40.5 - 152.5 mm

Leica M
51.5 - 163.5 mm

Dos numériques
35.5 - 147.5 mm

Minimum avec adaptateur 010905, planchette Pico rentrante de 10 mm,
Maximum avec le rail de 15 cm.



Une vue du système



système Pico Arca-Swiss



Noter le système de contrôle d'ouverture disponible pour les objectifs Arca-Swiss.



Table des objectifs compatibles, au-delà des objectifs Arca-Swiss

table des objectifs compatibles pour Arca-Swiss Pico
