Le complément agrandisseur
Intrepid Camera

par Claude Eichel

Je n'avais jamais eu d'agrandisseur 4x5 ; lassé de scanner mes négatifs, je me suis laissé tenter  par le complément « agrandisseur 4x5 » d'Intrepid Camera.
Le préalable est bien sur de posséder une chambre 4x5 avec dos graflok. J'ai utilisé ici une chambre Linhof.

Livraison

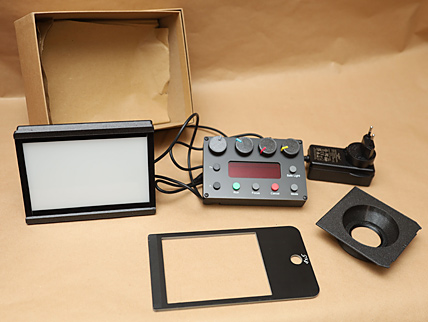

L'appareil arrive dans une boite en carton renforcé


il se compose de :

D'une boite à lumière à leds.
D'une platine électronique.
D'un passe-vue 4x5.
D'une alimentation secteur.
D'une platine (impression 3D) aux normes Linhof 96mm x 99mm le filetage est au pas m39.
D'un passe vue 4x5 inches.
et d'un mode d'emploi (en anglais).

Mise en service

La mise en service est simple :
- On branche le câble qui vient de la platine électronique sur la planchette lumineuse, en faisant attention car les broches du connecteur semblent fragiles
puis
- On branche l'alimentation secteur sur la platine électronique.

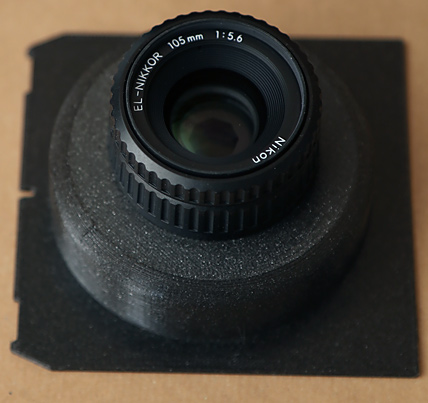

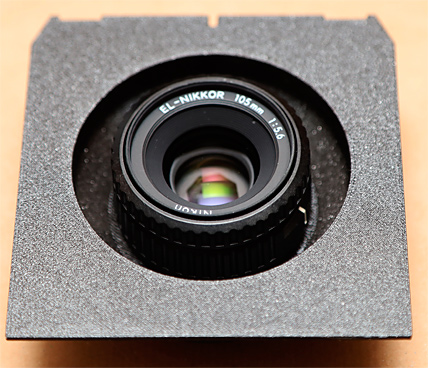

- On monte une optique sur la planchette ; bien qu'imprimé, le pas de vis de la  planchette est précis ; l'optique se monte sans soucis.

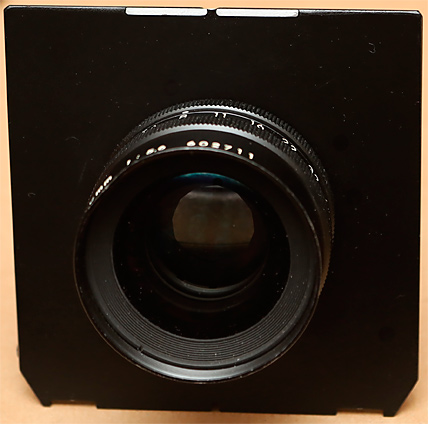

Mon optique 150mm étant au pas m50 et non au pas m39, j'ai utilisé une planchette Linhof que j'ai repercée au diamètre 50 ; j'ai trouvé une bague M50x1,5 chez un artisan portugais (coordonnées en annexes).

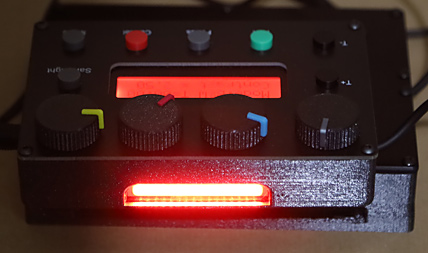

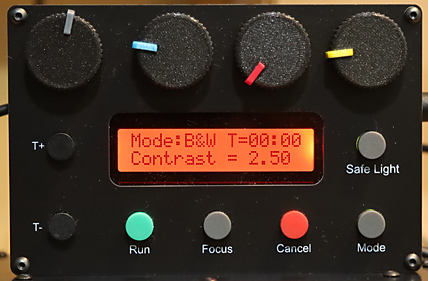

Dès le branchement sur le secteur la platine s'allume et se met par défaut en mode N&B multigrade :



Comme on peut le constater les boutons de réglages sont imprimés en 3D eux aussi ainsi que le pourtour du boitier. Mais l'ensemble donne une bonne impression de solidité.

De gauche à droite et de haut en bas :
Réglage du contraste (pas de ½) en mode N&B et réglage des filtres couleurs.

Augmentation de la durée d'illumination (T+), afficheur, éclairage inactinique à l'arrière (Safe Light) ; il a le mérite d'exister mais à mon humble avis n'est pas efficace.


Sur la dernière ligne :



(T-) Diminution de la durée d'exposition.
(Run) Commande de démarrage de l'exposition.
(Focus) Allumage de la boite à lumière pour faire la mise au point, durée 60s.
(Cancel) Remise à zéro du réglage de la durée d'exposition.
(Mode) Choix du mode : N&B, Couleur ou Scan ;  la boîte à lumière peut servir à illuminer un négatif pour la reproduction.

Utilisation

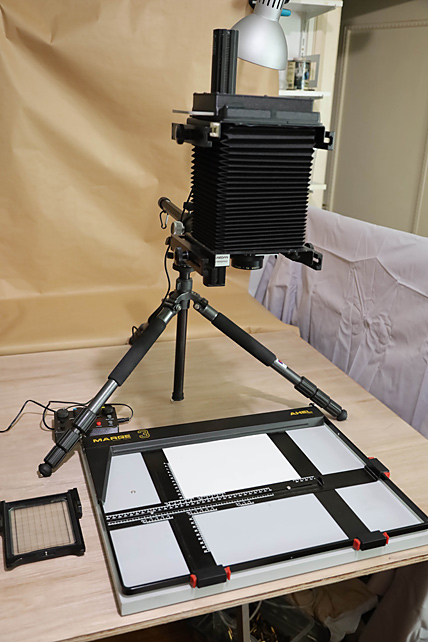

Intrepid camera ne donne pas d'explications ; une photo sur leur site suggère de monter la chambre sur un trépied avec une colonne à 90°.
Compte tenu de la surface occupée par le trépied, cela nécessite une surface de 1 m2
De plus il n'est pas facile d'obtenir facilement et surtout de maintenir le parallélisme entre le plan film et le margeur.


Et la stabilité me semblait précaire...

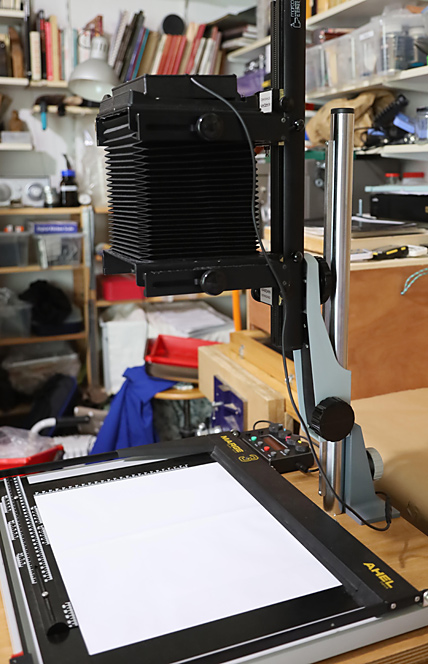

J'ai décidé d'utiliser une colonne d'agrandisseur (de hauteur 60cm) trouvée sur un site d'enchères connu et de la monter sur une planche 60x60cm pour pouvoir utiliser la chambre comme un agrandisseur standard. La vis qui maintient la chambre au bras est une vis 3/8ème, un peu longue pour ma chambre Linhof. J'ai percé le rail derrière la plaquette qui accueille les pas 1/4" et 3/8" de la chambre pour pouvoir serrer correctement la chambre. Celle-ci continue à être totalement opérationnelle.
 Il aurait aussi été possible de fabriquer une pièce intermédiaire.

Dans cette configuration je peux utiliser le bras support de l'agrandisseur et agrandir jusqu'au format 30x40. Je n'ai pas testé les filtres couleurs, je ne développe que le N&B. Le multigrade m'a donné toute satisfaction.


J'ai maintenant le plaisir de pouvoir agrandir mes négatifs 4x5.

Il est possible d'acquérir un jeu de passes-vues 120 pour cette version 4x5.

Exemples de tirages
avec cet agrandisseur

  ©Claude Eichel - 2022

Annexes

Coordonnées de l'artisan Portugais qui fabrique des bagues d'adaptations diverses :
Société customphototools, site : https://customphototools.com

Télécharger le mode d'emploi du complément Intrepid Camera (english)

La page d'Intrepid Camera sur ce matériel :
https://intrepidcamera.co.uk/products/
intrepid-4x5-enlarger-without-timer?taxon_id=37
