De quelques
objectifs apochromatiques


Documentation réunie par Bernard Sulmon

Définitions préalables

Objectif apochromatique

Se dit d’un objectif (ou de tout système optique) corrigé de l’aberration chromatique pour trois couleurs et corrigé de la coma et de l'aberration de sphéricité pour deux couleurs.

Aberration chromatique

Compte tenu de ce que la réfraction de la lumière varie en fonction des longueurs d’ondes qui la compose et qui traverse une lentille, toutes les couleurs ne se forment pas en un même point.



Les différentes couleurs s’étalent en formant une image plus ou moins floue.  Cette aberration est d’ailleurs mise à profit dans les objectifs « soft-focus ».

On peut réduire cette aberration en diaphragmant très fort, ou en faisant usage d’une lentille composée de plusieurs verres d’indices de réfraction différents :

Doublet achromatique

Pour obtenir une image plus nette, on utilisa d’abord un doublet composé de deux lentilles aux indices de réfraction différents : flint + crown.  Deux couleurs sont de la sorte réunies en un seul point. L’étalement des couleurs est nettement plus réduit et l’impression de netteté s’en trouve améliorée.

Objectif apochromatique

Afin d’obtenir une netteté supérieure encore, on peut utiliser un nombre de verres d’indice de réfraction différents plus important de telle sorte qu’au moins 3 couleurs soient corrigées et que l’image formée se concentre en un seul et même point.



Process lens

Optiques destinées au monde de l'imprimerie et de la photogravure, principalement utilisés pour la reproduction de documents de moyenne à très grande taille, pour lesquels on désire une très haute correction du chromatisme (apochromatique sur un minimum de 3 couleurs), un champ plat, une exposition homogène "centre-bords" et une très haute définition.

On utilise généralement des optiques de focale 2 à 3 fois supérieure à la diagonale du document à reproduire. Elles sont généralement conçues pour des rapports de grandissement de 1:1 à 4:1

Banc de repro horizontal Klimsch

Banc repro vertical Agfa Repromaster

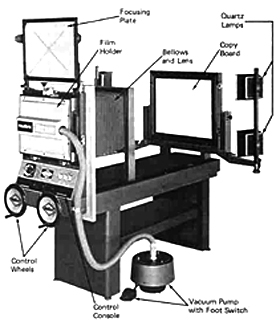

Banc repro horizontal NuArc



Berthiot (France)



Apographe 200mm F10

Apographe 300mm F10



Boyer (France)

Apo Saphir 75mm F9

Apo Saphir 135 mm

Apo-Saphir 240 mm

Apo-Saphir 450 mm

Apo-Saphir 750 mm



Fuji (Japon)

Fujinon A - 180 mm

Fujinon A - 240 mm

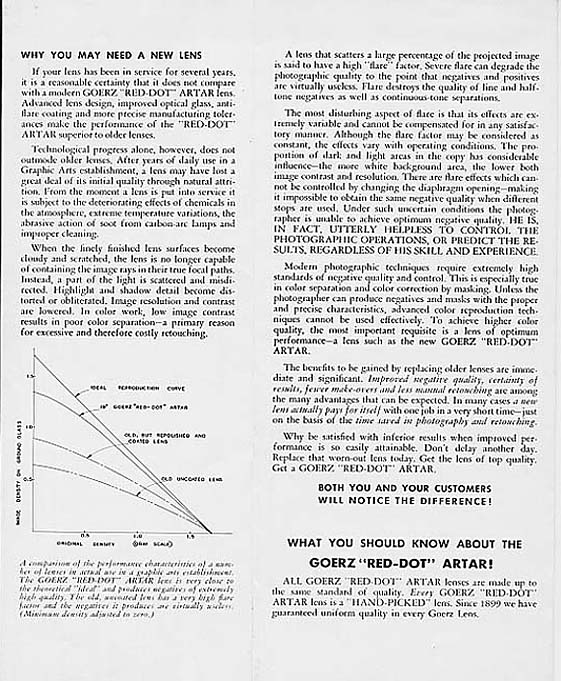

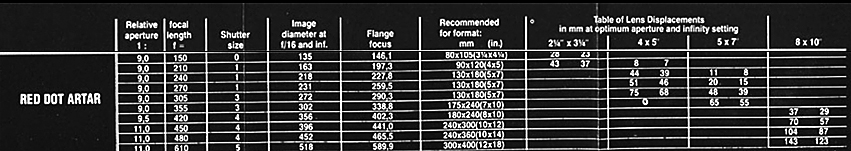

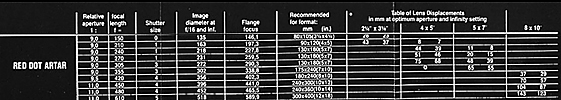

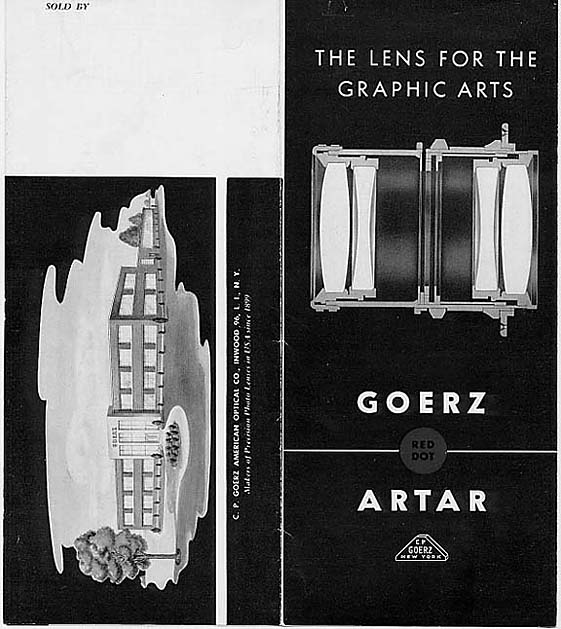

Goerz (Allemagne)



Artar 6 pouces (152 mm)

Artar 8 pouces (203 mm)

Artar 9,5 pouces (241 mm)

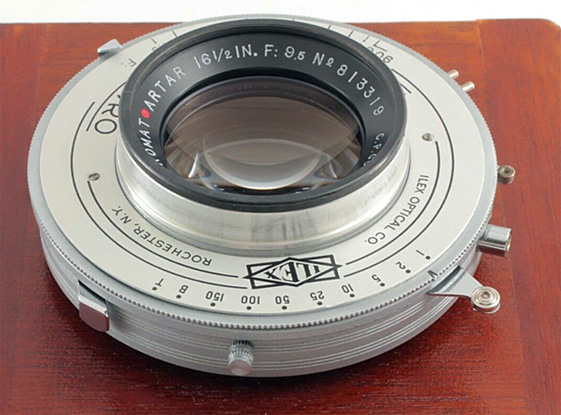

Artar 16,5 pouces (420 mm)

Artar 19 pouces (480 mm)

Artar 24 pouces (610 mm)

Artar 30 pouces (750 mm)

Artar 47,5 pouces (1205 mm)

Artar 70 pouces (1780 mm)



Helioprint (Allemagne)

probablement construits par Staeble  tout comme les Eskofot, Ultragon, Super Intergon)



Helioprint 213 mm





Ilex Process Paragon (USA)

Tout comme il existe des APO-RONAR spécialement développé pour les bancs de reproduction KLIMSCH, ILEX semble avoir produit des modèles optimisés pour les bancs de reproduction NUARC.

Article à leur sujet,  de Mr Daniel W. Fromm, traduit en français par Emmanuel Bigler, consultable sur Galerie-Photo, suivant le lien :

http://www.galerie-photo.com/objectifs-ilex.html



Ilex Process Paragon 15pouces (380 mm)



J.M.L. Optical (USA)

JML Kenro 81/4 pouces (210 mm)

Aucune information à leur sujet.





Kowa Graphic (Japon)

A l'origine, une industrie textile fondée en 1894 à Nagoya qui a voulu se diversifier.  En 1945 elle fonda l'usine d'optique et appareils photos et produisit des objectifs et reflex MF dont les Kowa Six-.  Elle disparut en 2009, année où elle cessa ses
activités).

Sur certains sites américains, on laisse entendre que les Kowa Graphic seraient identiques aux COMPUTAR commercialisés par Burke & James.

A défaut d’informations sur les Kowa Graphic, voici celles concernant les COMPUTAR



Graphic Kowa 150 mm F9



Graphic Kowa 210 mm (barrel mount)

Graphic Kowa 210 mm dans un obturateur Prontor-Press

Graphic Kowa 270 mm (barrel)

Graphic Kowa 305 mm

Graphic Kowa 360 mm (Copal 3 Special)





Lomo (Russie - Saint-Petersbourg)

Firme fondée en 1914 à Petrograd  (la ville de St-Petersburg avant 1914 est devenue  Petrograd à dater de 1914, puis Léningrad à partir de 1924 et redevenue St Pétersbourg à dater de 1991).

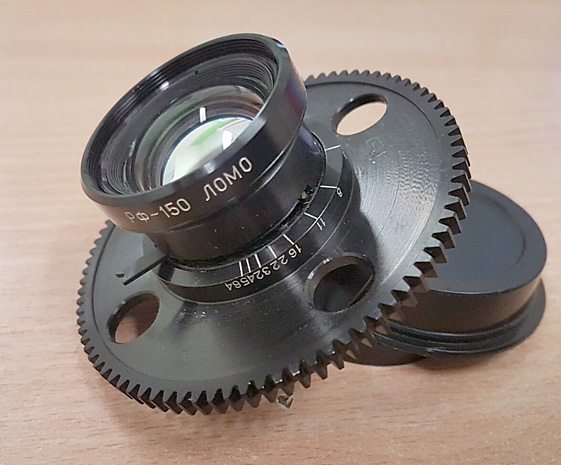

Série RF 00 - 150 mm

Série RF 0 - 240 mm

Série RF 3 - 300 mm

RF 4 - 360 mm

RF 5 - 450 mm

600 mm





Nikon (Japon)





Un article très complet a été rédigé à leur sujet par Mr Daniel W. Fromm, traduit en français par Mr E. BIGGLER, et est consultable sur Galerie-Photo sous le lien :

http://www.galerie-photo.com/apo-process-nikkors-fr.html

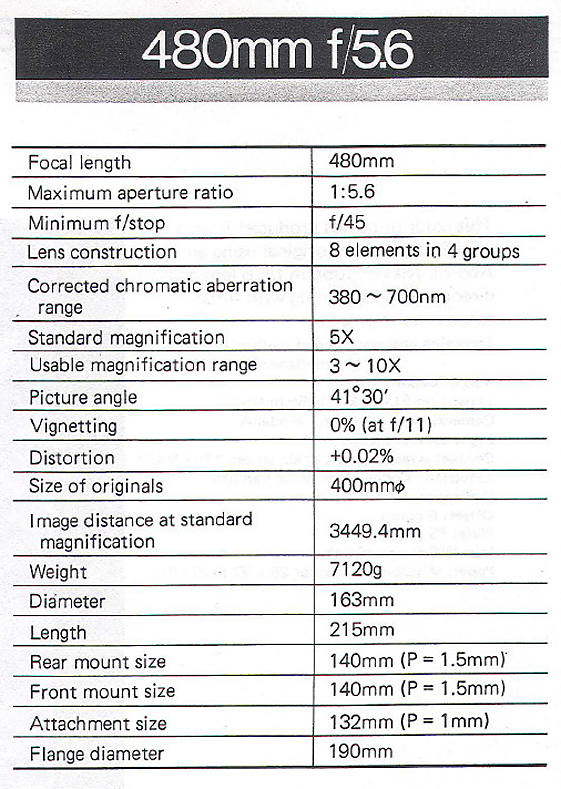

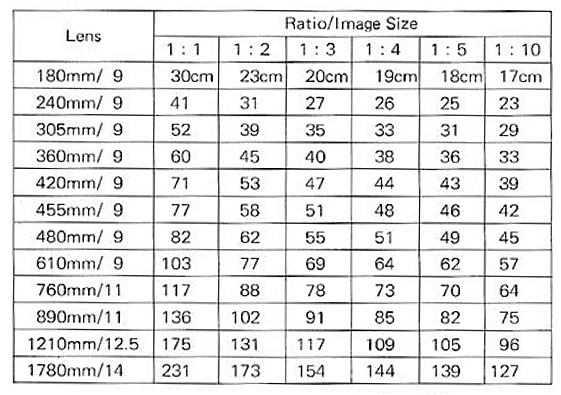

Apo Nikkor for Photo Engraving



Apo Nikkor 360 mm

Apo Nikkor 450 mm

Apo Nikkor 760 mm

Apo Nikkor 890 mm



Série Apo Macro

Nikkor AM 210 mm

Nikkor AM 210 mm sur planchette Sinar DBM





Rodenstock (Allemagne)

ApoROnar 150 mm (version pour banc de repro KLIMSCH)

Apo Ronar 360 mm

Version en monture Sinar-DBM (M=manuel … permet de dépasser l’ouverture limite F45 imposée par le sinar copal)

Apo-Ronar 480mm en monture SINAR-DBM (première version)

Apo-Ronar 600mm (version initialement prévue pour un banc de repro Klimsch)



Apo-Gerogon 240 mm

Apo-Gerogon 270 mm F9

Apo-Gerogon S - 270 mm

Apo-Gerogon 360 mm



Ross (Grande-Bretagne)



Schneider (Allemagne)

G-Claron

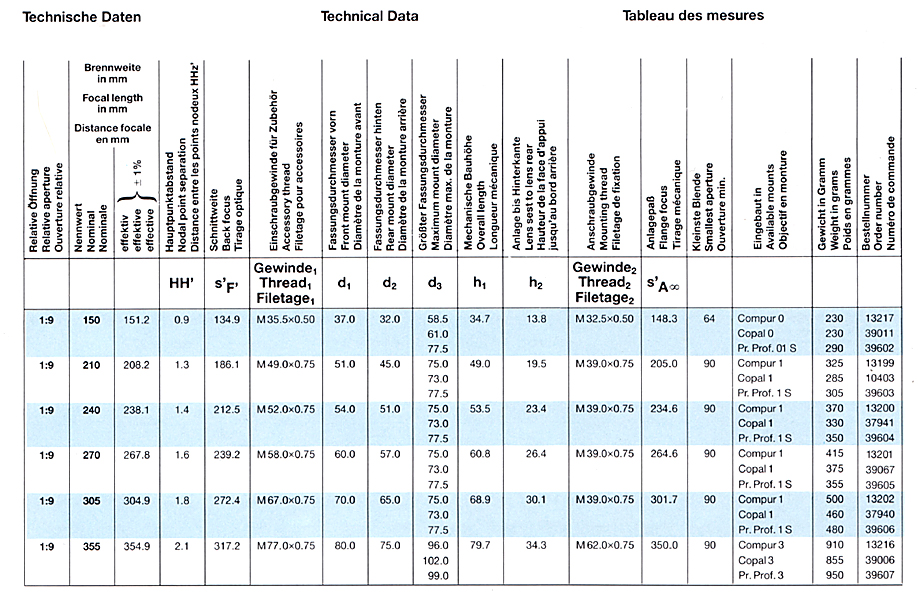

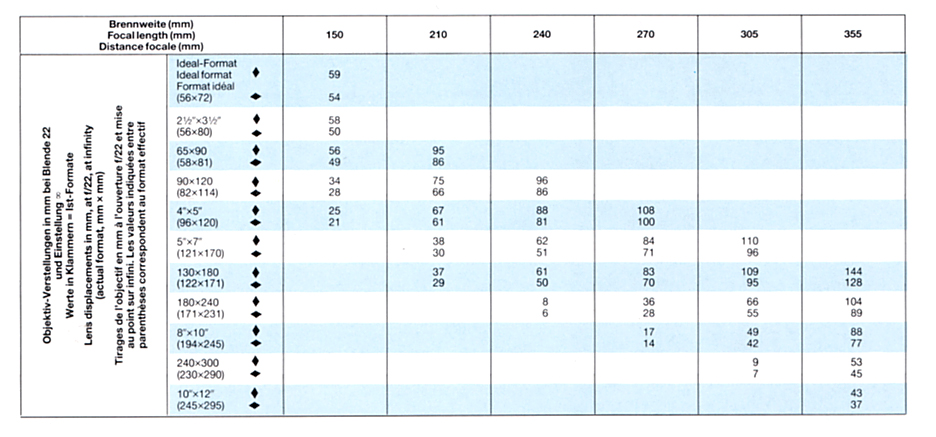

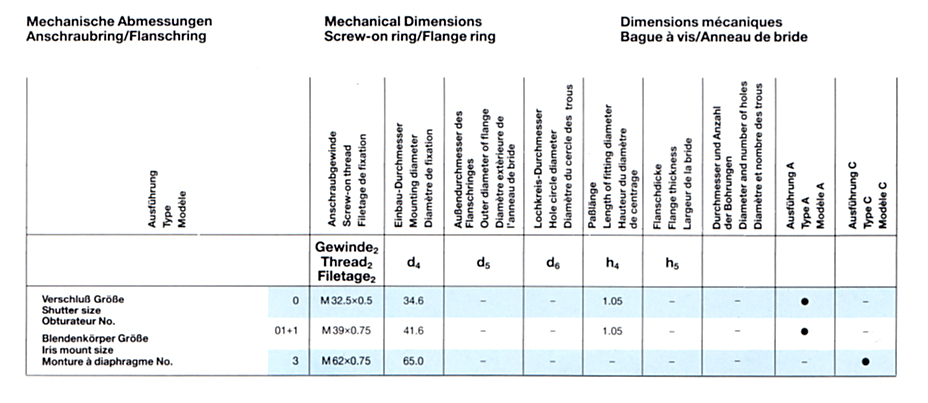

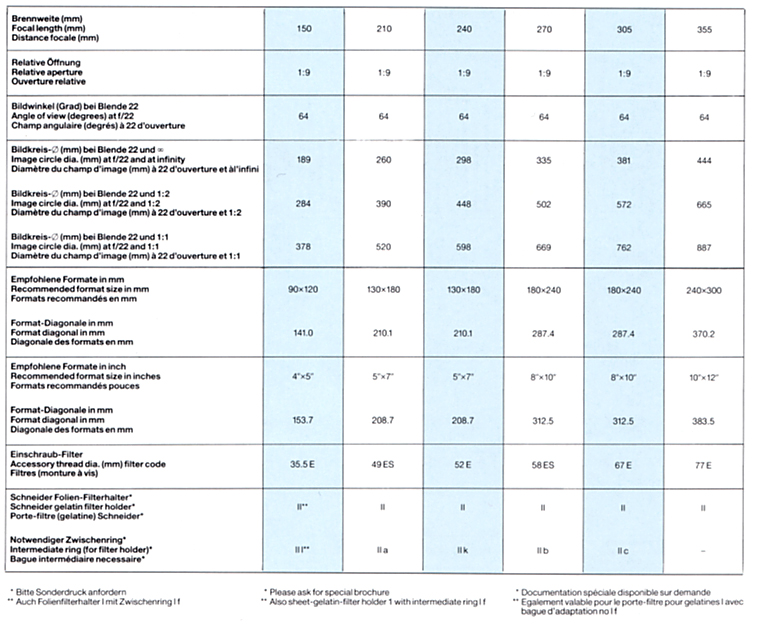

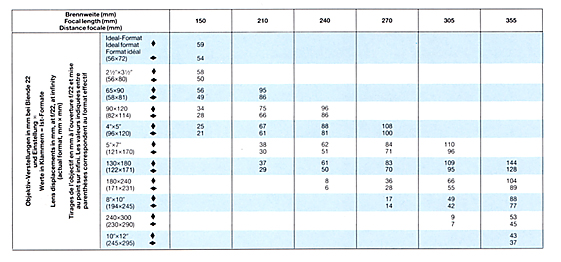

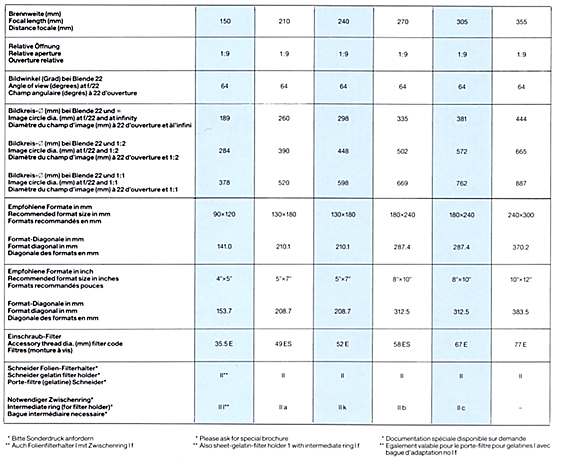

Notices (cliquer pour agrandir) :







G-Claron 150 mm

G-Claron 210 mm



Repro-claron



Repro-claron 55 mm F8

Repro-claron 135 F8

Repro-claron 305 mm F9

Repro-claron 485 mmF9


(cliquer sur l'image pour l'agrandir)



Staeble (Allemagne)

Anicienne entreprise probablement reprise  par AGFA et qui produira ces objectifs sous différentes dénominations :  ULTRAGON –  SUPER INTERGON -  REPROMASTER – ESKOFOT.

Les objectifs étaient principalement vendus avec les dispositifs de reproduction AGFA à destination des imprimeries.

O notera que le  diaphragme n’est composé que de quelques lamelles seulement, tandis qu’on n’y décèle pas d’ouverture susceptible d’accueillir des diaphragme à vannes

Eskofot Ultragon 210 mm

Eskofot Ultragon 305 mm

Repromaster 135 mm F8

Repromaster 150 mm F9

Repromaster 210 mmF9

Repromaster 270 mm

Super Intergon 305 mm F11





Steinheil (Munich / Allemagne)





Taylor & Hobson (Leicester / Grande Bretagne)



Cooke Apotal 6p 152 mm

Cooke Apotal 9,5 pouces 230 mm

Cooke Apotal 300 mm

Cooke Apotal 16 pouces (406 mm)





Voightlander (Allemagne)







Apo

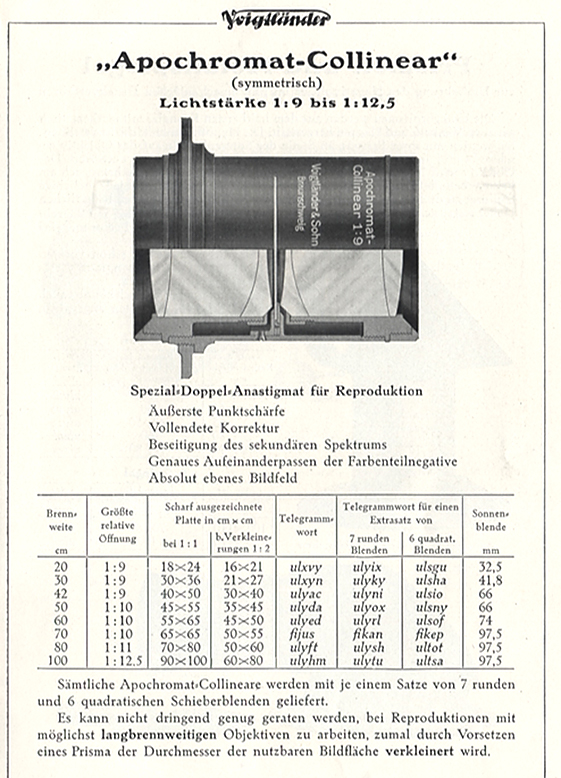

Apo Collinear 20 pouces (508 mm)

Apo Collinear 420 mm

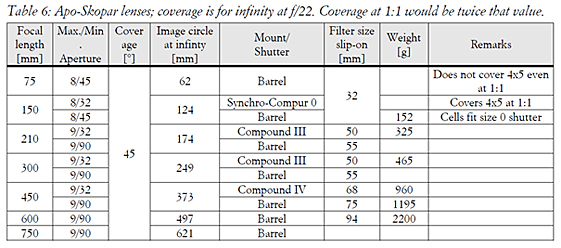

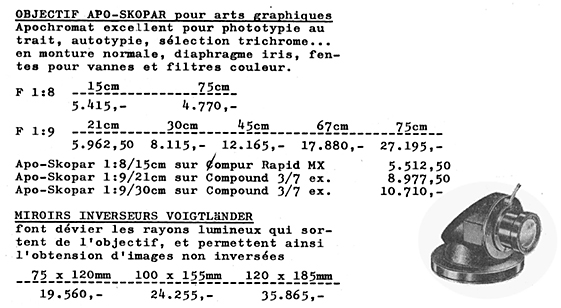

Apo-Skopar

Constitue le remplaçant de l'apo-collinear





Apo Skopar 210 mm

Apo Skopar 450 mm

Apo Skopar 600 mm

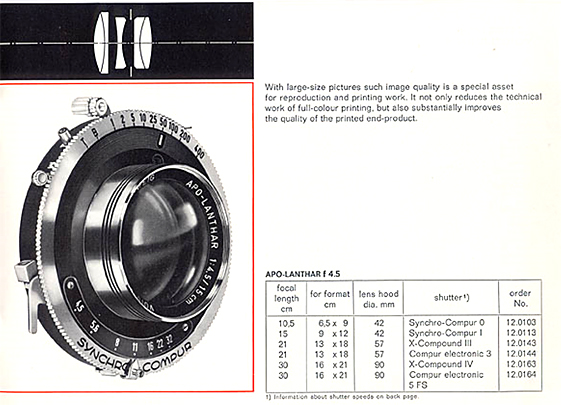

Apo-Lanthar



Apo-Lanthar 105 mm

Apo-Lanthar 150 mm

Apo-Lanthar 210 mm sur obturateur Compound





Wollensak (Etats-Unis)

Raptar Apochromatic process - 10,25 pouces (260 mm)

Raptar Apochromatic Process - 13 pouces (330 mm)





Wray (Grande-Bretagne)

Apo-Lustrar

Apo Lustrar 12 pouces (305mm)

Apo Lustrar 18 pouces (460 mm)





Zeiss aus Jena (Allemagne de l'est)

Apo Tessar

Apo Tessar 300 mm

Apo Tessar 375 mm

Apo Tessar 450 mm

Apo Tessar 600 mm

Apo Tessar 900 mm



La firme parisienne E.KRAUSS, soit importait, soit fabriquait, notamment, sous licence des Apo Tessar.

On retrouve quelques informations à leur sujet dans leur catalogue

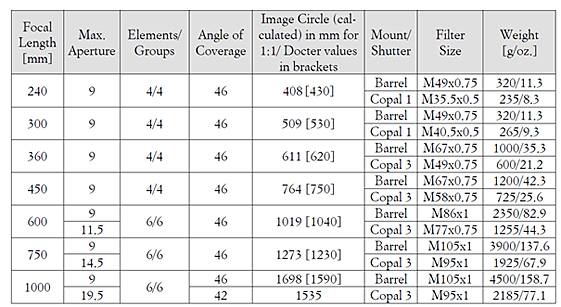

Extrait du catalogue Carl Zeiss :



Apo Germinar

Zeiss Aus Jena – Docter Optic – Docter Wetzlar





Apo Germinar 240 mm

Apo Germinar 600 mm

Apo Germinar 750 mm

Apo Germinar 1000 mm












Dernière modification : 2019
